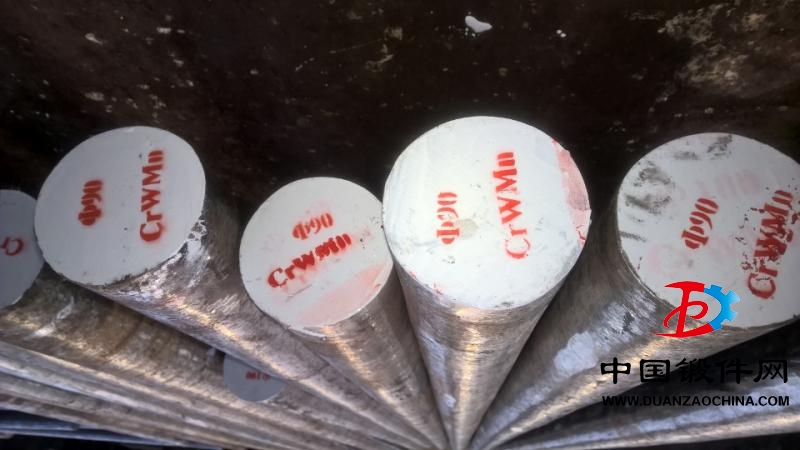

CrWMn是合金工具鋼的一種，可用于鍛件加工。中國(guó)鍛件網(wǎng)推薦。
材料名稱：合金工具鋼
牌號(hào)：CrWMn
標(biāo)準(zhǔn)：GB/T 1299-1985
●特性及適用范圍：
是應(yīng)用較為廣泛的冷作模具鋼，被譽(yù)為“不變形鋼”，但形成網(wǎng)狀碳化物比較敏感。主要用作淬火時(shí)要求變形很小，長(zhǎng)而形狀復(fù)雜的切削刀具（如拉刀、長(zhǎng)絲錐、長(zhǎng)鉸刀、專用銑刀）和量具（如板牙、塊規(guī)、量規(guī)、樣柱、樣套）以及截面不大而形狀復(fù)雜的高精度的冷沖模等。
●力學(xué)性能：
硬度 ：退火,255～207HB,壓痕直徑3.8～4.2mm;淬火,≥62HRC
●化學(xué)成份：
鉻 Cr：0.90～1.20
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
鎢 W ：1.20～1.60
碳 C ：0.90～1.05
硅 Si：≤0.40
錳 Mn：0.80～1.10
硫 S ：≤0.03
磷 P ：≤0.03
●熱處理規(guī)范及金相組織：
鍛件熱處理規(guī)范：淬火,800～830℃油冷。
●交貨狀態(tài)：
鍛件以鋼材退火狀態(tài)交貨或者雙方商議具體交貨細(xì)節(jié)。
CrWMn材質(zhì)_機(jī)械性能_化學(xué)成分 - 鍛件百科.pdf
