一、鍛件毛坯材料

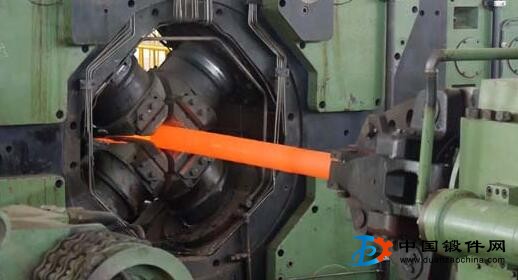

徑向鍛造是采用多錘頭，又是沿徑向鍛打，金屬變形處于三向壓應(yīng)力狀態(tài)，有利于提高金屬塑性，因此能加工的材料范圍較廣，不僅適用于鍛造一般鋼材，也適于鍛造高強(qiáng)度低塑性的高合金鋼，尤其適用于難熔金屬如鎢、鉬、鈮等及其合金的開坯和鍛造。對于冷鍛來說，材料硬度在85HRB以下最容易鍛打，103HRB以上不適合冷鍛。對于鋼來說，w(C)在0.22%以下進(jìn)行冷鍛。對于高碳鋼冷鍛時，則需經(jīng)過滲碳體球化退火，未退火
的則是細(xì)的珠光體合適。
二、鍛件毛坯尺寸
一般實心鍛件毛坯直徑等于或稍大于鍛件直徑。鍛空心件應(yīng)選用管坯，為保證芯棒能自由投入，管坯的內(nèi)徑至少應(yīng)比芯棒直徑大1-2mm。至于管坯壁厚可根據(jù)鍛件壁厚尺寸，適當(dāng)考慮縮徑時截面減小和壁厚略有增加來選取。若壁厚和外徑尺寸允許時，可有意選用內(nèi)徑較大的管坯，在鍛打時，氧化皮自動脫落，可得到光滑的內(nèi)表面。
確定毛坯體積所考慮的其他因素與一般鍛造方法相同。
三、鍛件毛坯形式
徑向鍛造的毛坯不僅有棒材、線材、管材，而且可用深拉深件、鐓粗件、擠壓件、車削件、鏜孔件等預(yù)成形件及切削加工件。
四、鍛件毛坯加熱
熱徑向鍛造時，由于加熱產(chǎn)生氧化皮使錘頭和設(shè)備損傷，應(yīng)考慮無氧化加熱。
