預(yù)先將爐溫升至高于所需的溫度，然后將鍛件裝爐并停止供熱.當(dāng)爐溫下降到淬火溫度時(shí)，開(kāi)始供熱并控制溫度，鍛件透燒后取出淬火，這種工藝稱為快速加熱淬火，工藝示意如圖示

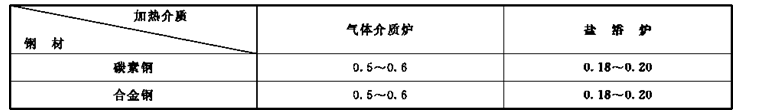

快速加熱淬火時(shí)爐溫約比淬火溫度髙出100?2001℃,因此要求嚴(yán)格控制加熱時(shí)間，以防鍛件過(guò)熱。當(dāng)原始爐溫為950~1000t時(shí)，工件在不同介質(zhì)中的加熱系數(shù)如表所示。
快速加熱淬火法適用于低、中碳的碳索鋼及合金鋼。例如，ISMti鋼制手拉起重機(jī)吊鉤，采用快速加熱淬火工藝，克服了原工藝周期長(zhǎng)、鍛件硬度偏低的缺點(diǎn)。原工藝與快速加 熱淬火后工件的組織及性能的對(duì)比如表所示
