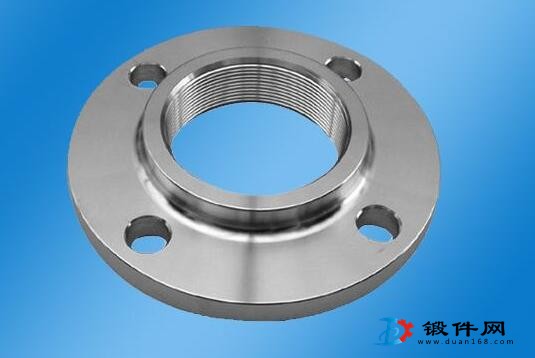

法蘭鍛件設計是產品加工過程設計中的首要環節。鍛件設計的全部結果用圖樣描述。鍛件圖樣是編制鍛壓工藝、設計鍛壓模具或量具的主要依據。
法蘭鍛件圖樣應滿足下列要求：
1、鍛件圖樣對鍛件提出的流線、非加工表面、力學性能、內部組織等的要求；
2、鍛件應有良好的工藝性；
3、當鍛件設計結果與后續加工工藝方法有直接關系時，必須進行全面分析，從技術、經濟和管理上進行協調，為后續加工提供良好條件；
4、鍛件制造工藝選擇時，應先進行技術經濟論證。
鍛件設計的主要任務有以下五項：
①根據零件技術條件、后續加工要求和生產條件的可能性， 確定鍛件的制造方案；
②根據零件圖樣和有關技術標準的要求，確定鍛件的分模位 置、分模方向、外廓形狀、模鍛斜度和圓角半徑等；
③確定大連鍛件的機械加工余量、附加余料、加工和測量基準、 尺寸和形狀公差等；
④根據鍛件技術標準和零件圖樣的要求，確定鍛件的具體技 術要求。其中包括：法蘭鍛件表面質量標準、內部質量標準、流線分布方向、力學性能等；
⑤根據機械制圖標準的規定，繪制鍛件圖形、標注尺寸及公差，填寫技術要求。
