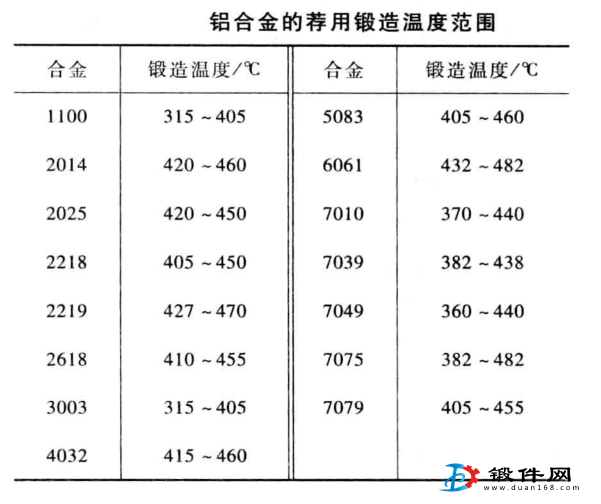

美國(guó)15種最常用的鍛造鋁合金的薦用鍛造溫度范圍列列于表中。它們很適合于模鍛，表列上限溫度大約低于各種合金凝固溫度70℃。大多數(shù)合金的鍛造溫度范圍是相當(dāng)窄的（一般小于55℃），而且沒(méi)有一個(gè)合金的溫度范圍大于85℃。和相比較，始鍛溫度被降低，終鍛溫度被提高，在較窄的溫度范圍內(nèi)鍛造，無(wú)疑合金的塑性好，變形抗力較小，所得再結(jié)晶組織也均勻、細(xì)小。為了保證鋁合金鍛件的鍛造溫度變化很小，鋁合金鍛造用模具必須經(jīng)過(guò)很好的預(yù)熱。
選用合理的變形程度，可保證合金鍛件在鍛造過(guò)程中不開(kāi)裂，并且變形均勻,獲得良好的組織和性能。為了保證鋁合金鍛件在鍛造過(guò)程中不開(kāi)裂，在所選鍛壓設(shè)備上每次打擊或壓縮時(shí)允許的變形程度應(yīng)根據(jù)合金的塑性圖確定。表中為鋁合金的允許變形程度。
鍛造溫度上限適用開(kāi)鍛時(shí)變形量大的工序，而下限則適用于變形量小的工序(如平整等），從表中可知，鋁合金鍛件變形狀態(tài)的原材料鍛造溫度上限比鑄造狀態(tài)的高，這主要因?yàn)閿D壓棒材的鍛造溫度范圍較寬所致。
